Calcul distance avec VBA
Bonjour à tous
Je débute en vba et je rencontre quelques difficultés.
Je dois créer un programme permettant de calculer des distances (on a un rectangle de dimensions b et h et des droites inclinées d'un angle alpha qui coupent les côtés du rectangle. On a alors au maximum deux points d'intersection et ce que je cherche c'est la distance entre ces points).
J'ai donc créé un programme seulement il ne me retourne pas la valeur que je souhaite.
[codeFunction Rectangle(b, h)
PrécisionAlpha = 5
NbrCoupure = 5
Pi = Application.WorksheetFunction.Pi()
ReDim mtxRectangle(NbrCoupure, 180 / PrécisionAlpha + 1) 'Déclarer matrice des coupure (NbrCoupure) x (180 / PrécisionAlpha)
For i = 0 To 180 / PrécisionAlpha
alpha = i * PrécisionAlpha
mtxRectangle(0, i + 1) = alpha
For j = 1 To NbrCoupure
mtxRectangle(j, 0) = j
If alpha = 0 Or alpha = 180 Then
mtxRectangle(j, i + 1) = b
ElseIf alpha = 90 Then
mtxRectangle(j, i + 1) = h
Else
If alpha < 90 Then
alpha1 = alpha
ElseIf alpha < 180 Then
alpha1 = 180 - alpha
End If
Halpha = b * Sin(alpha1 * Pi / 180) + h * Cos(alpha1 * Pi / 180)
yF = Tan(alpha1 * Pi / 180) * b / 2 - h / 2 + (Halpha / (NbrCoupure - 1) * (j - 1)) * Cos(alpha1 * Pi / 180) - Tan(alpha1 * Pi / 180) * (b / 2 - (Halpha / (NbrCoupure - 1) * (j - 1)) * Sin(alpha1 * Pi / 180))
xG = Cos(alpha1 * Pi / 180) / Tan(alpha1 * Pi / 180) * (Halpha / (NbrCoupure - 1) * (j - 1)) - b / 2 + ((Halpha / (NbrCoupure - 1)) * (j - 1)) * Sin(alpha1 * Pi / 180)
yI = Tan(alpha1 * Pi / 180) * (-b / 2) - h / 2 + (Halpha / (NbrCoupure - 1) * (j - 1)) * Cos(alpha1 * Pi / 180) - Tan(alpha1 * Pi / 180) * (b / 2 - (Halpha / (NbrCoupure - 1) * (j - 1)) * Sin(alpha1 * Pi / 180))
xH = 1 / Tan(alpha1 * Pi / 180) * (-h + (Halpha / (NbrCoupure - 1) * (j - 1)) * Cos(alpha1 * Pi / 180)) - b / 2 + ((Halpha / (NbrCoupure - 1)) * (j - 1)) * Sin(alpha1 * Pi / 180)
If (Halpha / (NbrCoupure - 1)) * (j - 1) <= b * Sin(alpha1 * Pi / 180) Then
bCoupure = ((b / 2) - xG) / (Cos(alpha1 * Pi / 180))
ElseIf (Halpha / (NbrCoupure - 1)) * (j - 1) <= h * Cos(alpha1 * Pi / 180) Then
bCoupure = b / Cos(alpha1 * Pi / 180)
Else
bCoupure = ((h / 2) - yI) / (Sin(alpha1 * Pi / 180))
End If
mtxRectangle(j, i + 1) = bCoupure
End If
Next
Next
Rectangle = mtxRectangle
End Function][/code]
Pouvez vous m'aider a régler ce soucis?
bonjour,
mtxRectangle est un Array
Rectangle = mtxRectangle 'semble incorrect ???
Rectangle = mtxRectangle( x , y) 'peut-être ?
Comment comptes-tu exploiter cette fonction ? En lecture directe dans Excel ? ou dans une autre macro ?
Donner un exemple d'utilisation (+ Donner le résultat attendu)
Aucune déclaration existante :
Impossible d'apprécier la validité de tes calculs.
A+
Merci de ta réponse . En lecture directe sur excel
Il s'agit d'un document entreprise voilà pourquoi je ne le partage pas.
En rentrant b et h sur une feuille excel je dois obtenir une matrice
Sur la ligne 0 on a les angles d'inclinaison des droites
En colone on a le nombre de droite
Je veux la longueur du segment qui coupe les 2 côtés d'un rectangle.
Quand alpha=0 90 ou 180 degrés ma fonction renvoie les bonnes valeurs. Dans les autres cas elle m'envoie n'importe quoi
Elle ne peut pas retourner de valeurs puisque c'est une matrice non indicée.
Je dirais que la solution passe par :
...
Rectangle = mtxRectangle( x , y) 'mais le diable seul sait quelle valeur donner à x et y...
End SubRegarde mon classeur simplifié.
A+
Bonjour
peux tu nous joindre un minimum de données ( L, l, angle, position de départ de la droite sur la longueur ?) pour 1 ou 2 cas et la représentation graphique du rectangle avec les droites qui coupent le coté opposé.
Cordialement
FINDRH
Alors b et h sont à définir par l'utilisateur
Le nombre de droite qui coupent aussi
Les angles varient de 0 a 180 degres

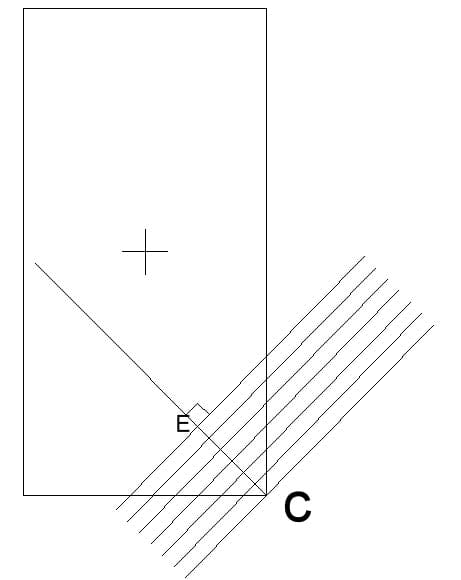

Voici ce a quoi ça ressemble. Je précise que toutes les droites ne sont pas dessinnees
J'ai résolu mon problème initial. Cependant ce que je souhaiterai maintenant c'est déterminé les largeurs entre les hachures (qui n'apparaissent pas sur le dessin).
Je m'explique
Si j'appelle j la droite qui passe par C et j+1 la droite d'après ce que je souhaite c'est la longueur de la hachure entre j et j+1
Bonjour,
presque personne ou tout comme !
il me manque une donnée pour comprendre:
- ta première droite passe par C ok
- les deuxièmes et autres considérées comme des hachures relèvent elles d'un intervalle identique ( la longueur de C à X (=intersection avec coté opposé) divisé par le nb de hachures -1 puisque la première passe par C .....
- dans ce cas, avec deux droites, la première hachure perpendiculaire à CX passerait par le milieu de CX.....
Cordialement
FINDRH
